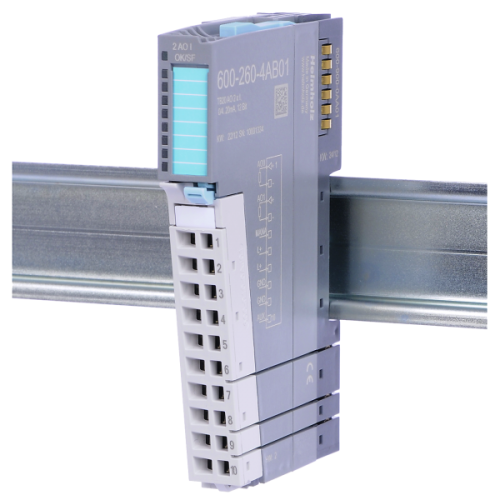

Analog-output-modul, I, 12 Bit

Analog-output-modul, I, 12 Bit

157,26 €

190,28 € s DPH

AO 2x I, 0/4 … 20 mA, 12 bit

Vytisknout

Dotaz na produkt

Katalogové číslo: 600-260-4AB01 Kategorie: ,

Popis

Součástí dodávky je základní modul a příslušný přední konektor pro kabeláž. Modul má 2 analogové výstupy.

Tipy

  • Jednotlivé moduly nelze kombinovat s IO systémy jiných výrobců.

Vlastnosti

  • Výstupní rozsah 0 … 20 mA, 4 … 20 mA
  • Rozlišení měření: 12 bitů
  • Funkčnost náhradní hodnoty
  • Diagnostická hlášení
  • Dvoubarevná LED dioda (modrá/červená) indikuje provozní stav modulu a případné poruchy.
  • 2 analogové výstupy, elektricky oddělené od sběrnice základní desky
  • 2 procesní výstupní slova (4 bajty)

Ke stažení

Produkt
Objednací číslo
AO 2x I, 0/4 … 20 mA, 12 bit 600-260-4AB01



General information
Order number 600-260-4AB01
Article name AO 2x I, 0/4 … 20 mA, 12 bit
Scope of delivery AO 2x I, 0/4 … 20 mA, 12 bit
Dimensions (DxWxH) 110 x 14 x 73 mm
Weight Approx. 70 g
Number of inputs 2
Output ranges 0 … 20 mA, 4 … 20 mA
Power dissipation Max. 1.9 W
Connection for actuators 2-wire connection
Load resistance Max. 600 ohms
Inductive load Max. 100 mH
No-load voltage max. 18 V
Measurement resolution 12 bit
Refresh time 0.2 ms
Settling time 0.2 ms for resistive loads,
2.2 ms for capacitive loads,
0.5 ms for inductive loads (<=1 mH),
3.3 ms for inductive loads (<=3.3 mH)
Diagnoses External reference voltage missing (L+), wire break, parameter assignment error
Process alarms Upper and lower limit per channel
Parameter configuration length 7 bytes
General error indicator Red LED
Hot-swap capable Yes
Electrical isolation
from the backplane bus Yes
Between the channels No
Current draw
External Max. 60 mA
Internal Max. 26 mA
Error limits
Operational error limit in the entire temperature range ±0.5 % relative to the nominal range
Basic error limit at 25 °C ±0.3 % relative to the nominal range
Temperature error ±0.005 %/K relative to the nominal range
Linearity error ±0.05 %/K relative to the nominal rangesv
Repeating accuracy in steady state at 25 °C ±0.05 %/K relative to the nominal range
Ambient conditions
Ambient temperature 0 °C … +60 °C
Transport and storage temperature -20 °C … +80 °C
Relative air humidity 95 % r H without condensation
Protection rating IP20
Approvals CE, UL
UL
Surrounding Air Temperature 0 °C … +60°C
Pollution degree 2
CE
Noise immunity DIN EN 61000-6-2 “EMC Immunity”
Interference emission DIN EN 61000-6-4 “EMC Emission”
Vibration and shock resistance DIN EN 60068-2-6:2008 „Vibration“, DIN EN 60068-2-27:2010 „Shock“
